一、概述
　　XZZ型系列旋風除塵器曾榮獲一九八三年度上海市重大科技成果獎，并于一九八四年被城鄉建設環境保護部選入我國科技成果匯編中（證書編號1252），是為國內鍋爐煙氣除塵而新設計的一種新型旋風除塵器。
　　XZZ型系列旋風除塵器經我國統一測試評定，其技術性能處于_地位，除塵效率手屈一指，已被城鄉建設環境保護部和機械工業部推薦定為我國機燒層燃工業鍋爐配套用的十一種旋風除塵器之一。
　　XZZ型系列旋風除塵器具有：結構簡單新穎、除塵顯著、負荷適應性強、運行穩定可靠、鋼耗小、占地面積省、管理維護方便、造價低等特點。

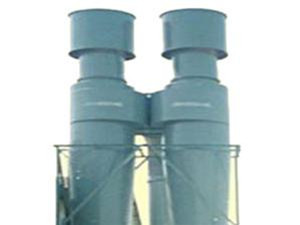

　　XZZ型系列旋風除塵器可單體使用外，亦可多筒組合，由一共同的進出所母管聯接，滿足_煙氣量的處理。每臺除塵器的單體都有有四部分：本體、蝸殼、芯管和具有性能良好的密封收塵裝置。根據安裝位置不同，XZZ型系列旋風除塵器有四種結構，即按除塵器進口方向，分左旋和右旋兩種。根據用戶的不同需要，分有灰斗的A型和灰箱的B型兩種。
二、用途
　　XZZ型系列旋風除塵器主要用于機燒層燃熱水或蒸汽鍋爐；XZZ型系列旋風除塵器同樣適用于其他工業除塵上的需要。
三、構造特點
　　1、設計了直通型旁室，能有效地消除上灰環現象，且不易堵塞。
　　2、設計了接近直筒形的錐體結構，消除了下灰環的形成，避免了局部磨損中粗顆粒粉塵的反彈現象，提高了使用壽命和除塵效率。
　　3、設計了能有效地阻止下部粉塵二次飛揚的裝置，是國內創造的。
四、工作原理
　　含塵氣流經收縮形進口切向進入除塵器蝸殼時，由上向下作螺旋形旋轉的運動，塵粒在離心力的作用下被拋向器壁，并沿器壁下旋，進入結構的密封收塵裝置內；凈化后的氣體由下向上作內螺旋形旋轉經芯管排出。

 推薦用于鍋爐煙氣除塵的除塵器規格性能表

適用鍋爐 （噸）	除塵規格型號	單體數 （只）	處理煙氣量 （m3/h）	除塵器阻力 （200℃時毫米水柱）
0.2	XZZ-III型D350	1	900	43
0.5	#-#型D460 #-#型D560	1	2000 3000	71 73
1	XZZ-III型D750 #-#/T型D750	1	6000	88
2	XZZ-III型D800 #-#/T型D800	1	9000	88 71
4	XZZ-III型D750 #-#/T型D750 XZZ-III型D800 #-#/T型D800 XZZ-III型D1100 #-#/T型D1100	2	12000     1200	88     71
6.5	XZZ-III型D1000	1	12000	78
10	#-#/T型D1000	2	19500	76
	XZZ-III型D850 #-#/T型D850	4	30000	86
	XZZ-III型D1200 #-#/T型D1200	2	30000	87
20	XZZ-III型D1200 #-#/T型D1200	4	60000	87
